Освещение

FIL

Дата: Четверг, 03.01.08, 20:14 | Сообщение # 1

Группа: Друзья

Сообщений: 410

Замечания: 0%

Статус: Offline

Quote (Zenit)

Фару строю, уже неделю

Это интересно, с нуля? Меня тоже такая идея посетила после ознакомления вот с этим:

http://agbike.spb.ru/review/headlight/
и
http://www.realbiker.ru/bike_electro_test.shtml ;

особенно понравился этот вариант http://agbike.spb.ru/review/voron/ ;

а здесь менее трудоемкий, но и менее долгоиграющий http://www.realbiker.ru/Bike_Electro_HM.shtml

Zenit

Дата: Четверг, 03.01.08, 22:56 | Сообщение # 2

Группа: Проверенные

Сообщений: 1000

Замечания: 20%

Статус: Offline

Все эти статьи давно изучены, по теме фар просадил 800 мв трафика, на данный момент собираю корпус из ал профиля, скорее уже собрал, теперь жду драйвер и шим из Луганска.

Прикрепления: 3746016.jpg(454.9 Kb)

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом...

XSergeyX

Дата: Пятница, 04.01.08, 01:07 | Сообщение # 3

Группа: Модераторы

Сообщений: 4838

Замечания: 0%

Статус: Offline

Quote (Zenit)

теперь жду драйвер и шим из Луганска

Я что-то не вьехал.... Что такое драйвер и шим??? Обьясни.

Zenit

Дата: Пятница, 04.01.08, 09:23 | Сообщение # 4

Группа: Проверенные

Сообщений: 1000

Замечания: 20%

Статус: Offline

Для питания мощных светодиодов необходим преобразователь, так называемый "драйвер" например батареи 6 вольт а для питания 3 светодиодов нужно 11 вольт 700 ма, вот "дрейвер" и делает питание светодиодов стабильным, без падения яркости, тоесть батарея садится а уровень света остатся на прежней мощности.

Добавлено (04.01.2008, 09:19)
---------------------------------------------
http://pitaemled.biz/zxsc400.html

Добавлено (04.01.2008, 09:23)
---------------------------------------------
ШИМ-генератор импульсов для управления драйвером с целью регулировки мощности свечения диодов и вкл. выкл. фары

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом...

FIL

Дата: Пятница, 04.01.08, 16:48 | Сообщение # 5

Группа: Друзья

Сообщений: 410

Замечания: 0%

Статус: Offline

Макс, а у нас в Полтаве светодиоды, коллиматоры, драйверы и прочее достать нельзя? Где ты их заказывал и какие именно?

Добавлено (04.01.2008, 16:48)
---------------------------------------------
Посмотрел цены на 3-ваттные светодиоды (например http://www.tevalo.com.ua/cgi-bin/index.cgi?artnr=75-112-31#!75-113-55 ).
Я начинаю сомневаться в целесообразности самодельной фары. Купить светодиоды, драйверы и прочее, сколько это по деньгам выйдет?

Zenit

Дата: Пятница, 04.01.08, 21:40 | Сообщение # 6

Группа: Проверенные

Сообщений: 1000

Замечания: 20%

Статус: Offline

http://pitaemled.biz/zxsc400.html---всё можнозаказать тут, какие именно коллиматоры не знаю, оттестирую напишу своё мнение, но думаю 10 градусов в самый раз.

Добавлено (04.01.2008, 21:40)
---------------------------------------------
FIL,

Quote

Посмотрел цены на 3-ваттные светодиоды

посмотри тут цены, в Полтаве я покупал 3 ватные на 700ма за 35 грн в магазине "Радио"

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом...

FIL

Дата: Пятница, 04.01.08, 22:27 | Сообщение # 7

Группа: Друзья

Сообщений: 410

Замечания: 0%

Статус: Offline

Quote (Zenit)

http://pitaemled.biz/zxsc400.html---всё можнозаказать тут

Ты детали заказывал здесь (ШИМ и драйвер из Луганска)? Все, что надо, в одном месте и цены божеские.

Сообщение отредактировал FIL - Пятница, 04.01.08, 22:28

Zenit

Дата: Суббота, 05.01.08, 23:36 | Сообщение # 8

Группа: Проверенные

Сообщений: 1000

Замечания: 20%

Статус: Offline

Да деньги перечислил теперь жду доставку B)

Добавлено (05.01.2008, 23:36)
---------------------------------------------
пример самопального света

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом...

XSergeyX

Дата: Воскресенье, 06.01.08, 00:34 | Сообщение # 9

Группа: Модераторы

Сообщений: 4838

Замечания: 0%

Статус: Offline

Макс - это ты на веле(я так понимаю,ч то нет)? Где именно пример света? Вспышка или на дороге?

Zenit

Дата: Воскресенье, 06.01.08, 11:36 | Сообщение # 10

Группа: Проверенные

Сообщений: 1000

Замечания: 20%

Статус: Offline

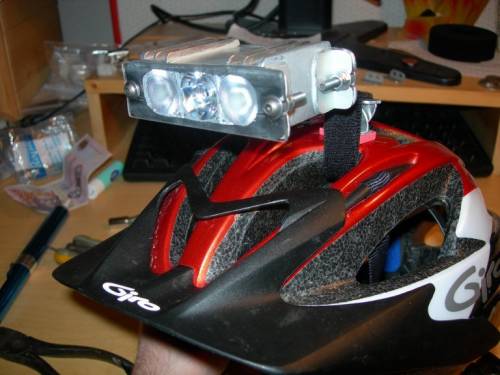

Это не вспышка, а а самодельный фонарь на шлеме на 3 диодах

Добавлено (06.01.2008, 11:18)
---------------------------------------------
вот фото

Добавлено (06.01.2008, 11:20)
---------------------------------------------
а это то что на веле установлено

Добавлено (06.01.2008, 11:26)
---------------------------------------------
инфа взята из немецкого или итальянского вело форува по фонарикам и вело-сету откуда точно не помню, слишком много их пересмотрел, кстати фото без вспышки, это видно даже если присмотреться

Добавлено (06.01.2008, 11:36)
---------------------------------------------

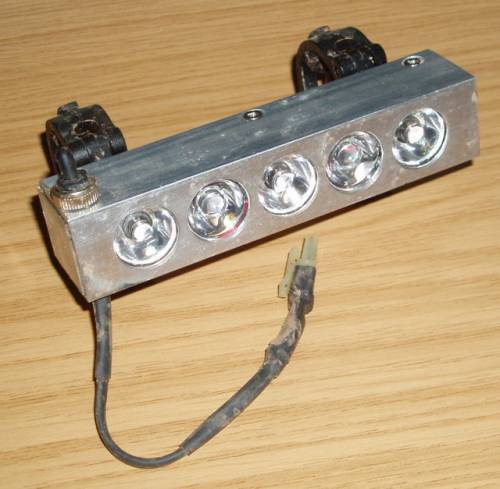

Вот ещё самоделка, примера в работе не нашол

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом...

FIL

Дата: Воскресенье, 06.01.08, 11:46 | Сообщение # 11

Группа: Друзья

Сообщений: 410

Замечания: 0%

Статус: Offline

Нефиговый свет! Интересует питание: что за аккумуляторы и на сколько их хватает? Кстати, что там за светодиоды стоят?

Zenit

Дата: Воскресенье, 06.01.08, 12:33 | Сообщение # 12

Группа: Проверенные

Сообщений: 1000

Замечания: 20%

Статус: Offline

акумуляторов щас валом хочеш свенцовые или Ni CD банки между собой спаял сколько нужно и всё, три диода через драйвер гдето 1.5 А в час

Добавлено (06.01.2008, 12:33)
---------------------------------------------

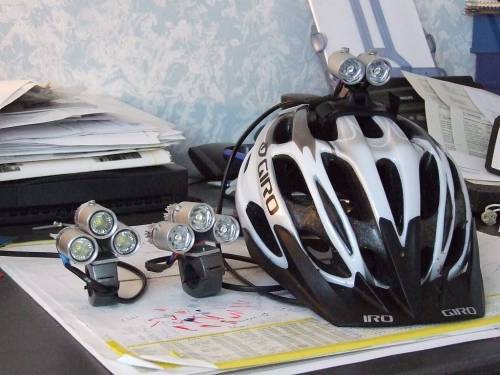

на примере мо светом Edixeon 160 lu, а "комплект" с белым шлемом с кристалами Cree X lamp они помощнее помойму за 200 lu

Прикрепления: 3748004.jpg(81.8 Kb) · 5055871.jpg(193.8 Kb)

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом...

Alex

Дата: Воскресенье, 06.01.08, 13:36 | Сообщение # 13

Группа: Проверенные

Сообщений: 307

Замечания: 0%

Статус: Offline

Макс, ты че с таким фонарем много часовые ночные марафоны устраивать собираешься? cool

Если у тебя будет фонарик со световым потоком такой как на прикрепленной фотке то будет много жалоб от встречного движения или надо будет переключатель сделать "Ближний-Дальний" свет. Также будут ГАИшики останавливать и требовать показать ПРАВА (будут думать что ты на моцыке). biggrin

После всего увиденного я свой "Фонарик" точно выкину на мусорку потому что нифига он не светит.

«Don’t you touch my bike – it’s the only thing I like»

IN BIKE WE TRUST.

X.S.A.I.R.U.S.: Xperimental Synthetic Android Intended for Repair and Ultimate Sabotage

Zenit

Дата: Воскресенье, 06.01.08, 17:10 | Сообщение # 14

Группа: Проверенные

Сообщений: 1000

Замечания: 20%

Статус: Offline

Регулировка яркости планируется многоступенчатая 100%-60%-35%-5%-выкл.

посмотрел каталог Sigma Sport самая мощная фара Evo+EvoX 20+60=80 Lux цена у нас 120-140 $

Прикрепления: 5505854.jpg(435.5 Kb)

Никогда не спорьте с идиотами. Вы опуститесь до их уровня, где они вас задавят своим опытом...

FIL

Дата: Воскресенье, 06.01.08, 22:20 | Сообщение # 15

Группа: Друзья

Сообщений: 410

Замечания: 0%

Статус: Offline

Quote (Zenit)

посмотрел каталог Sigma Sport самая мощная фара Evo+EvoX 20+60=80 Lux цена у нас 120-140 $

что интересно, по ссылке http://agbike.spb.ru/review/headlight/ можно посмотреть Evo разных разновидностей в деле, правда, насколько я понял, поотдельности. Не впечатляет.
Вот здесь http://www.realbiker.ru/bike_electro_test.shtml комплект Sigma Mirage с Evo+EvoX. Здесь освещение - ляпотааа, правда световое пятно неравномерное.
Отсюда вопрос: что за лажа по первой ссылке? Не верю, что галогенки по 250-300грн за штуку могут так хреново светить, разве что их с полуразряженным аккумулятором тестили biggrin

Макс, ты посчитал полную стоимость самоделки, включая стоимость питания с зарядником?
